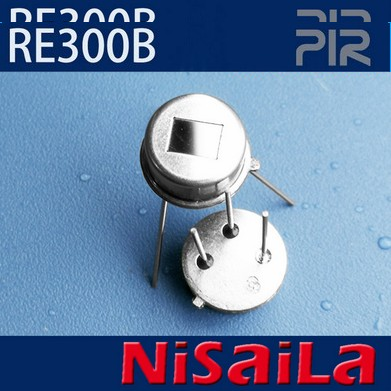

全新原装进口RE300B是日本尼赛拉传感器稳定性热释电红外传感器

RE300B是日本尼赛拉传感器自主研发生产的高性价比的稳定性热释电红外传感器。

1． 型号：RE300B． 用途：通用型探头，可用于自动照明、自动门、玩具、侵入报警等 3． 敏感元类型：双元串联型 4． 外形尺寸： TO‐5 封装，参见图1 5． 性能指标 5.1 电学性能 项目 测试条件 规格 信号输出 环境温度 25oC 黑体温度 420K( 147°C ) 调制频率 1 赫兹 放大倍数 72.5 dB（运算放大器5000 倍） Vd= 5V，Rs=47KΩ ≥ 3 Vp-p 噪声 环境温度 25oC 放大倍数 72.5 dB（运算放大器5000 倍） Vd= 5V，Rs=47KΩ <170mVp-p Max. (Typ. 100mVp-p) 平衡度[*] 黑体温度 420K( 147°C ) 放大倍数 72.5 dB（运算放大器5000 倍） Vd= 5V，Rs=47KΩ <15% 电源电压 3~15V 源极电压 Vd= 5V，Rs=47KΩ 0.4~1.1V 响应时间 加电后信号稳定输出所需时间 <15S [* ] 平 V衡度 = VAB/ VA+VB ×100% VAB=双元的灵敏度 (mVp-p) VA = A单元的灵敏度 ( mVp-p ) B = B单元的灵敏度 ( mVp-p ) 测试方法参见图2、3。 5.2 光学性能 项目 规格 视野角度 X 轴：120。 Y 轴：100。；参见图4 接受波长 5.5~14μm；参见图5 截止波长 5.2±0.5μm；参见图5

RE300B数字热释电传感器是将传统热释电传感器的敏感元与信号处理芯片集成化设计，将敏感元与IC芯片集成封装到传感器屏蔽罩内部，敏感元通过感应外界人体移动产生的红外信号，以差分输入的方式传送到高精度的数字智能处理芯片进行处理，信号处理完成，传感器直接输出数字信号，方便使用。

传感器特点

1.高精度AD信号处理；

2.差分信号输入方式，抗干扰能力强；

3.具有灵敏度调节、延迟时间调节、光敏使能控制功能；

4.使能端可使能传感器是否开启输出;

5.低工作电压、低功耗；

6.数字TTL信号输出。

主要应用

安防产品

人体感应玩具

人体感应灯具、开关、家电

工业自动化控制

智能家居

物联网终端

智能家电等

技术指标

数字智能热释电红外传感器RE300B

  产品概述
RE300B是一个将数字智能控制电路与人体探测敏感元都集成在电磁屏蔽罩内的热释电红外传感器。人体探测敏感元将感应到的人体移动信号通过一个甚高阻抗差分输入电路耦合到数字智能集成电路芯片上，数字智能集成电路将信号转化成数字信号，当PIR信号超过选定的数字阀值时就会有延时的REL电平输出。时间参数通过电阻设置，用以控制用电器持续工作的延时时间。所有的信号处理都在一个芯片上完成。

  特性
? 数字信号处理。
? 低电压、低功耗，热机时间短。
? 电源抑制比高，抗射频干扰（手机、WiFi等）。
? 特别内置红外传感器的二阶巴特沃斯带通滤波器，屏蔽其它频率的输入干扰。
? 具有定时时间,并模拟时间连续可调。
? 稳定性好、有效抑制重复误动作。
? 应用电路简单。
  用途
? 玩具
? 数码相框
? 电视机、冰箱、空调
? USB报警器
? PIR运动检测
? 入侵检测
? 占位检测
? 物联网传感器
? 感应灯
? 网络摄像机
? 局域网监控器
? 私人警报器
? 汽车防盗系统
? 室内灯、走廊、楼梯灯等的自动亮起和熄灯等
  产品型号体系
PIR         B    S      4     1     2

                                                       敏感元类型
